THÔNG TIN CHI TIẾT SẢN PHẨM
Giới thiệu bình lọc túi size 1
Bình lọc túi size 1 là một thiết bị lọc chất lỏng sử dụng túi lọc có kích thước tiêu chuẩn size 1 (thường là đường kính 180mm và chiều dài 420mm).
Bình lọc này hoạt động bằng cách cho chất lỏng chảy qua túi lọc, giữ lại các cặn bẩn và tạp chất có kích thước lớn hơn lỗ lọc của túi, từ đó cho ra chất lỏng sạch ở đầu ra.

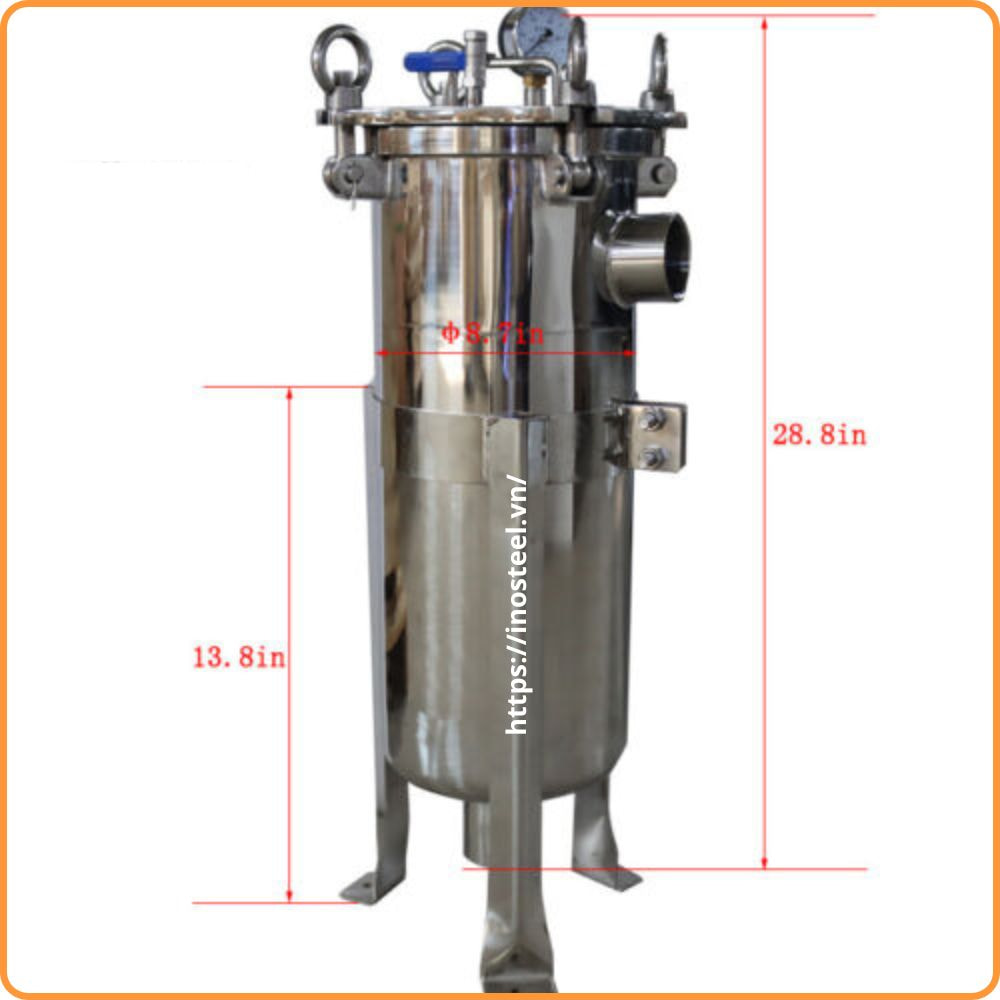

Bình lọc túi size 1
Cấu tạo bình lọc túi size 1
Vỏ bình:
Thường làm bằng inox 304 hoặc 316 để đảm bảo độ bền và khả năng chống ăn mòn.
Một số bình lọc có thể làm bằng nhựa như PP hoặc PVC cho các ứng dụng ít đòi hỏi về độ bền và chịu nhiệt.
Nắp bình:
Được thiết kế để dễ dàng mở ra để thay thế túi lọc.
Có gioăng làm kín để đảm bảo không có rò rỉ chất lỏng trong quá trình lọc.
Túi lọc size 1:
Đây là bộ phận quan trọng nhất của bình lọc, có kích thước tiêu chuẩn size 1 (thường là đường kính 180mm và chiều dài 420mm).
Chất liệu túi lọc đa dạng (vải polypropylene, nylon, polyester,…) tùy thuộc vào ứng dụng và chất lỏng cần lọc.
Độ lọc của túi cũng có nhiều lựa chọn (từ 0.5 micron đến 200 micron).
Gioăng làm kín:
Đảm bảo kín khít giữa nắp bình và vỏ bình, cũng như giữa túi lọc và vỏ bình để ngăn ngừa rò rỉ.
Cổng vào/ra:
Cho phép chất lỏng đi vào và đi ra khỏi bình lọc.
Thường có kết nối ren hoặc bích để dễ dàng lắp đặt vào hệ thống đường ống.
Khung đỡ túi lọc (tùy loại):
Một số bình lọc có thể có khung đỡ bên trong để hỗ trợ túi lọc, giúp túi lọc không bị biến dạng hoặc rách trong quá trình lọc.
Nắp bình, thân bình, chân bình, túi lọc, ron, van, lò xo, rọ bảo vệ túi.
Thông số kỹ thuật bình lọc túi size 1
Thông số
Chi tiết
Chất liệu
Inox 304, Inox 316, Nhựa uPVC
Kích thước vỏ bình (đường kính x chiều cao)
200-300mm x 500-800mm
Đường kính túi lọc
Đường kính 180mm
Chiều dài túi lọc
Chiều dài 430mm
Kích thước túi lọc
180mm x 430mm
Chất liệu túi lọc
PP, PE, NMO
Cấp độ lọc
0.5 – 200 micron
Áp suất tối đa
6 – 10 bar (100 – 150 psi)
Lưu lượng tối đa (bình 1 túi)
5 – 20 m³/h
Nhiệt độ làm việc tối đa
80 – 120°C
Loại kết nối
Mặt bích, ren, clamp
Tiêu chuẩn kết nối
ANSI, JIS
Độ dày thành bình
Khoảng 2-3mm
Bề mặt
Đánh bóng gương hoặc thổi cát
Số lượng túi lọc
1 túi (có thể có loại nhiều túi)
Chất liệu nắp bình
Tương tự vỏ bình
Chất liệu gioăng làm kín
Silicone hoặc cao su chịu nhiệt, hóa chất
Chất liệu túi lọc
Đa dạng (polypropylene, nylon, polyester,…)
Kết nối cổng vào/ra
Ren hoặc bích (1”, 1.5”, 2”,…)
Trọng lượng
10 – 20kg
Xuất xứ
Nhập khẩu hoặc sản xuất trong nước
Tiêu chuẩn bình
Có thể đạt ISO 9001, ASME, PED,…
Ứng dụng
Lọc nước, lọc hóa chất, lọc thực phẩm
Nguyên lý hoạt động bình lọc túi size 1
Đưa chất lỏng vào: Chất lỏng cần lọc được đưa vào bình thông qua cổng vào. Áp lực của chất lỏng có thể đến từ bơm hoặc trọng lực, tùy thuộc vào hệ thống.
Lọc qua túi: Chất lỏng chảy vào bên trong túi lọc size 1. Túi lọc hoạt động như một màng lọc, cho phép chất lỏng đi qua nhưng giữ lại các hạt cặn bẩn, tạp chất có kích thước lớn hơn lỗ lọc của túi.
Thu gom cặn bẩn: Các cặn bẩn bị giữ lại bên trong túi lọc, dần dần tích tụ lại.
Chất lỏng sạch đi ra: Chất lỏng đã được lọc sạch sẽ đi qua thành túi và thoát ra ngoài qua cổng ra của bình lọc.
Thay túi lọc: Khi lượng cặn bẩn tích tụ trong túi lọc quá nhiều, gây tắc nghẽn và làm giả
Nước bơm vào bình tăng áp lực được lọc qua túi với lưu lượng lớn
Ưu điểm của bình lọc túi size 1
Hiệu quả lọc cao: Khả năng giữ lại các hạt bụi nhỏ, giúp không khí sau lọc sạch hơn.
Dễ dàng bảo trì: Túi lọc có thể dễ dàng tháo rời và thay thế, giúp tiết kiệm thời gian và chi phí bảo trì.
Độ bền cao: Túi lọc được làm từ các vật liệu chất lượng cao, chịu được môi trường khắc nghiệt và có tuổi thọ dài.
Tiết kiệm năng lượng: Thiết kế tối ưu giúp giảm thiểu sức cản không khí, tiết kiệm năng lượng vận hành.
Linh hoạt trong ứng dụng: Có thể sử dụng trong nhiều ngành công nghiệp khác nhau như thực phẩm, hóa chất, dược phẩm, và xử lý nước.
Giá thành hợp lý: So với các hệ thống lọc khác, bình lọc túi thường có chi phí đầu tư ban đầu và chi phí vận hành thấp hơn.
Bình lọc dầu inox 304
Ứng dụng cụ thể của bình lọc túi size 1
Ngành thực phẩm và đồ uống:
Lọc nước giải khát, nước ép trái cây, bia, rượu,… để loại bỏ cặn bẩn, vi sinh vật và các tạp chất khác, đảm bảo chất lượng và an toàn vệ sinh thực phẩm.
Lọc nước mắm, nước tương, dầu ăn,… để loại bỏ tạp chất, cải thiện độ trong và màu sắc của sản phẩm.
Lọc các dung dịch thực phẩm khác như sữa, mật ong, nước sốt,…
Ngành dược phẩm:
Lọc các dung dịch thuốc, сироп, nước cất,… để loại bỏ các tạp chất, đảm bảo độ tinh khiết và an toàn cho sản phẩm.
Lọc các nguyên liệu đầu vào trong quá trình sản xuất dược phẩm.
Lọc nước, lọc dầu, lọc căn, lọc chất lỏng, lọc hóa chất hay thực phẩm
Ngành hóa chất:
Lọc các dung dịch hóa chất, sơn, mực in,… để loại bỏ cặn bẩn, tạp chất, đảm bảo chất lượng sản phẩm.
Lọc các dung môi hữu cơ và vô cơ.
Lọc nước thải trong quá trình sản xuất hóa chất.
Xử lý nước:
Lọc nước cấp, nước giếng khoan, nước thải sinh hoạt,… để loại bỏ cặn bẩn, tạp chất, cải thiện chất lượng nước.
